Производитель: RACE FACE
Код Товара: 8368-01
Топ Продаж
SKU: PD22ATLAS
EAN: 821973415345
EAN: 821973415345
Цена: 16 490 р.
- Наличие: В наличии 9
Полезная информация
Доставка
Способы доставки заказа
Оплата
Узнайте как оплатить!
Описание

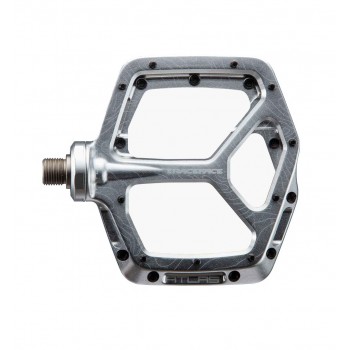

Педали Race Face Atlas стали шире, тоньше и прочнее, чем когда-либо прежде. Большая платформа, более длинные и регулируемые шипы, упрощенное обслуживания, 9 цветов на выбор – Atlas снова демонстрируют свой высочайший уровень.
ОСОБЕННОСТИ:
- Размер оси: 9/16
- Материал платформы: алюминий 6061
- Высота платформы: 12 мм.
- Закрытый промышленный подшипник у шатуна
- Подшипник скольжения на оси
- Кол-во шипов: 20 шт. (по 10 шт. с каждой стороны)
- Размер платформы: 110 х 108 мм.
- Специальные шипы
- Вес 386 г. за пару.

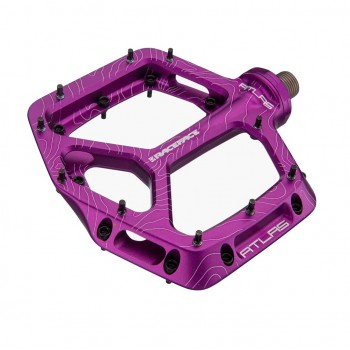

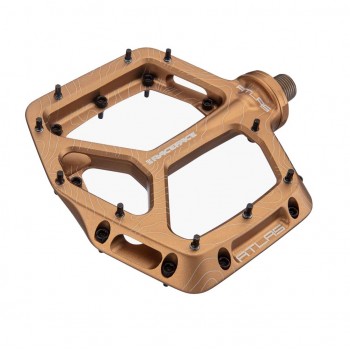

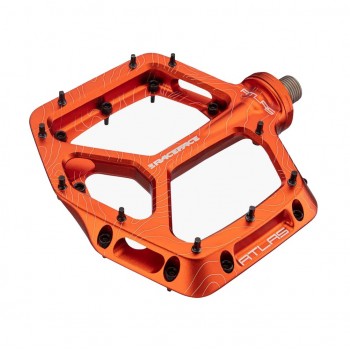

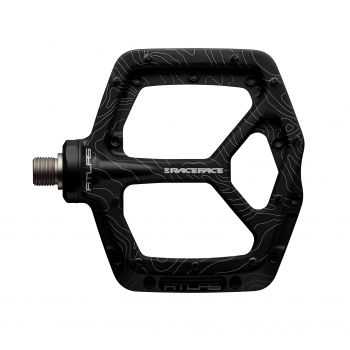

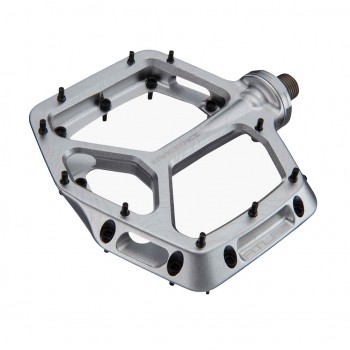

- Цвет: Magenta (Пурпурный), Gold (Золотой), Turquoise (Бирюзовый), Orange (Оранжевый), Blue (Синий), Green (Зелёный), Silver (Серебристый), Red (Красный), Black (Чёрный)
Инструкция
Разборка осиНеобходимые инструменты:
Торцевой ключ на 30 мм (предпочтительно без фаски, убедитесь в полном зацеплении)
Головка 1 3/16” (предпочтительно без фаски, убедитесь в полном зацеплении)
Ключ плоскогубцы Knipex, гладкая губка
Тиски или оправочный пресс
Снятие оси в сборе:
Шаг 1 – Используйте один из вышеперечисленных инструментов, чтобы открутить крышку корпуса.
Совет: колпачок для правосторонних педалей не имеет левосторонней резьбы, поэтому для ослабления необходимо повернуть его по часовой стрелке.
Шаг 2 – Потяните в осевом направлении резьбу педали, чтобы снять узел оси с корпуса. Если вы не можете разъединить педаль вручную, попробуйте вкрутить ось в шатун, чтобы получить больше силы, а затем потяните за корпус педали.
Снятие втулки оси и подшипника с оси. Это легкая запрессовка на ось, поэтому для снятия может потребоваться некоторое усилие.
Шаг 3. Поместите оправку подшипника с внутренним диаметром 17 мм на внешнюю сторону оси в сборе.
Шаг 4 – Закрепите ось в сборе с оправкой в тисках или на оправочном прессе.
Шаг 5 – Приложите усилие непосредственно вниз к концу оси, чтобы отделить втулку и подшипник от оси.
Советы и приемы:
Использование оправки для равномерной загрузки подшипника помогает предотвратить его повреждение при повторном использовании. Вы можете использовать губки тисков напрямую, но существует более высокий риск повреждения. Опорный пресс предпочтительнее применять последовательное и равномерное усилие. Вы также можете использовать молоток с мягким бойком, но это может повредить подшипник. Найдите выколотку достаточной длины, чтобы очистить ось и тиски с достаточным ходом, и вы сможете использовать их как пресс. Для этого в Park Tool HBP-1 используются втулки подходящего размера. Если возможно, используйте втулку или втулку с внутренним диаметром 17 мм из комплекта.
Шаг 6 – Нанесите смазку на опорную поверхность оси.
Шаг 7 – Сдвиньте подшипник до упора руками или очень легким ударом молотка с помощью выколотки.
Шаг 8 – Наденьте втулку оси на резьбу оси фланцевой стороной к подшипнику.
Шаг 9. Поместите оправку подшипника с внутренним диаметром 15 мм на резьбовую сторону оси в сборе.
Сборка
Шаг 10 – Закрепите ось в сборе с оправкой в тисках или на оправочном прессе.
Шаг 11. Приложите усилие непосредственно вниз к внешнему концу оси, чтобы надеть втулку обратно на ось. Убедитесь, что втулка упирается в кольцо подшипника.
Шаг 12. После завершения сборки оси снова смажьте отверстие подшипника в корпусе педали и вставьте ось в сборе в корпус педали. Убедитесь, что прорезь во втулке обращена к переднему или заднему краю педали, а не к верху или низу. Постарайтесь установить подшипник как можно ближе к нижней части отверстия.
Шаг 13 – Вверните крышку корпуса обратно в корпус. Крутящий момент до 8 Нм.
Шаг 14 — Установите педаль на велосипед.
Шаг 15 – Пора ехать!
Характеристики
| СПЕЦИФИКАЦИЯ | |
| модельный ряд | 2022 год |
| ось | хром-молибденовая |
| тип товара | Педали |
| производитель | Race Face |
| color (цвет) | Magenta (Пурпурный), Gold (Золотой), Turquoise (Бирюзовый), Orange (Оранжевый), Blue (Синий), Green (Зелёный), Silver (Серебристый), Red (Красный), Black (Чёрный) |
| единицы измерения | пара |
| коллекция | Atlas |
| weight (вес) | 386 г. (пара) |
| brutto (вес в упаковке) | 400 г. |
| страна производитель | Тайвань |
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| гарантия от производителя | 12 месяцев |
| материал изготовления | алюминий 6061 |
| тип упаковки | коробка |
| серия FMN | да |
| серия Men | да |
| серия Youth | да |
| ОСОБЕННОСТИ | |
| дополнительная информация | Цена указана за пару |
| ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ | |
| габариты упаковки | 25 x 12 x 3 см. |
| комплектация | Педали - 2 шт., запасные шипы, шайбы, инструкция, упаковка |
